La Casa di Leonardo

Realizzazione del data center di Cineca, presso il Tecnopolo di Bologna
EPC Contracting
Cliente Cineca
Dove Bologna, Tecnopolo
Soluzione General Contracting
Settore Data center
Obiettivo raggiunto Certificazione Leed Platinum

Cefla, come capofila del progetto, in associazione con DBA Group per la progettazione e con Gruppo ICM per i lavori edili, ha realizzato 'la Casa di Leonardo', tra i supercomputer più potenti al mondo, all'interno dell'ambizioso progetto di sviluppo della Data Valley in Emilia Romagna.

Punti di forza

coordinamento degli attori in campo, come capofila del progetto



progettazione e realizzazione degli impianti tecnologici



partnership con il cliente, per il raggiungimento dell'obiettivo in tempi straordinari

Key Numbers

10 MW

energia richiesta

340 t

peso complessivo hardware

12

trasformatori presenti

2,5 MW

potenza singola trasformatore

Contesto

Gli impianti, le tecnologie e i servizi che servono a un data center, che ospita un supercomputer la cui potenza di calcolo raggiunge 250 petaflop e possiede una capacità di archiviazione di 100 petabyte, sono notevoli e richiedono un’ampia e avvalorata competenza evoluta. Sicuramente per questo motivo, Cefla è stata scelta da Cineca per implementare i complessi impianti tecnologici e coordinare l’intero intervento come capofila del progetto realizzato assieme ai partner DBA Group e Gruppo ICM.

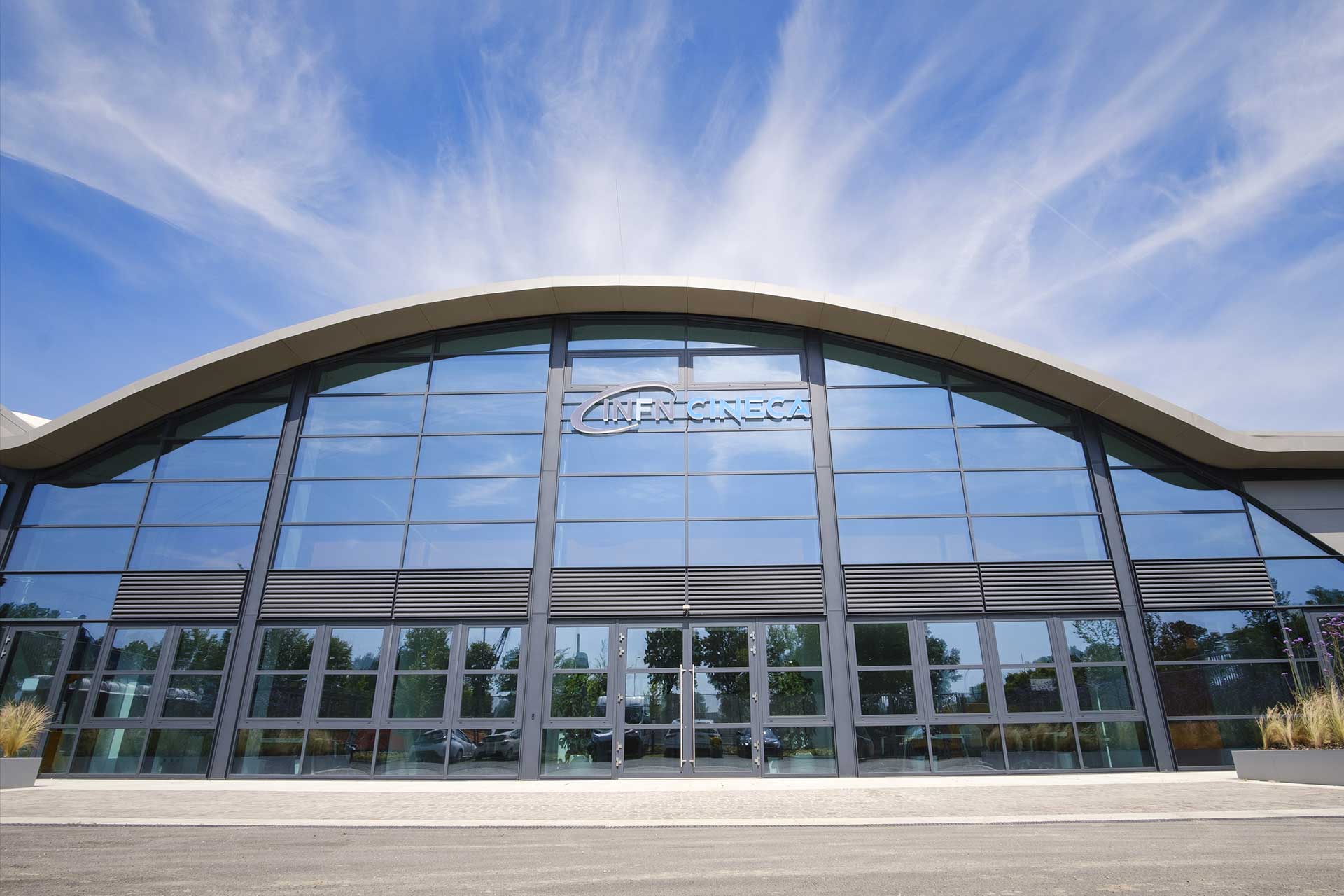

Il progetto di trasformazione dell’ex Manifattura Tabacchi in grande polo scientifico d’eccellenza nel supercalcolo accorpa, in circa 100 mila metri quadri, infrastrutture tra le più potenti al mondo.

Sfide

Oltre a guidare l’ATI costituita per la realizzazione del progetto e coordinare l’intervento nel suo complesso, fu richiesta l’implementazione di soluzioni con elevata sostenibilità ambientale, ottimizzando i consumi e minimizzando i costi di gestione.

Altrettanto importante fu la necessità di garantire la totale ispezionabilità delle apparecchiature. Assieme alla standardizzazione dei componenti, all’affidabilità del funzionamento e alla versatilità d’uso del data center, il raggiungimento di prestigiose certificazioni fu un ulteriore obiettivo posto dal committente.




Intervento

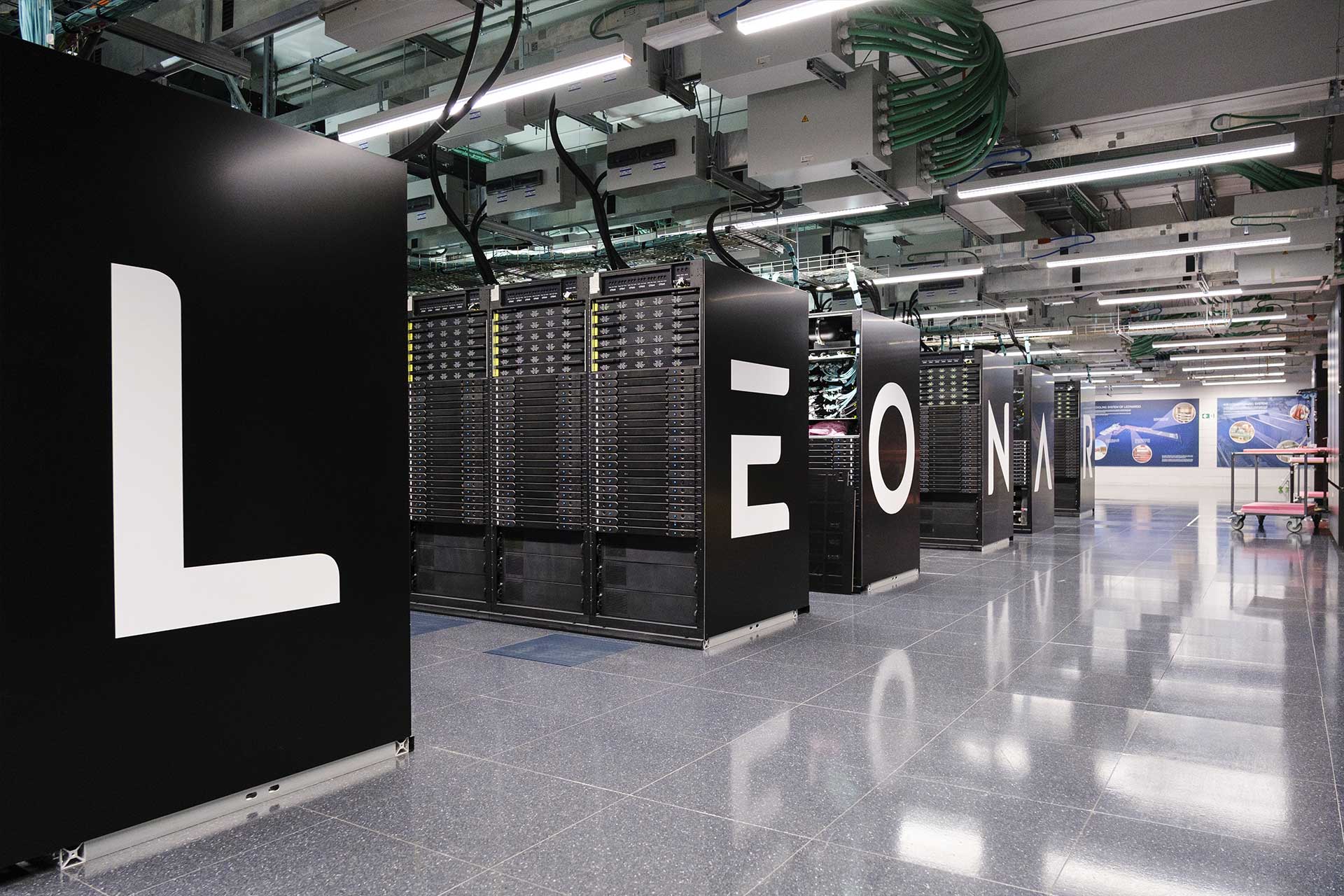

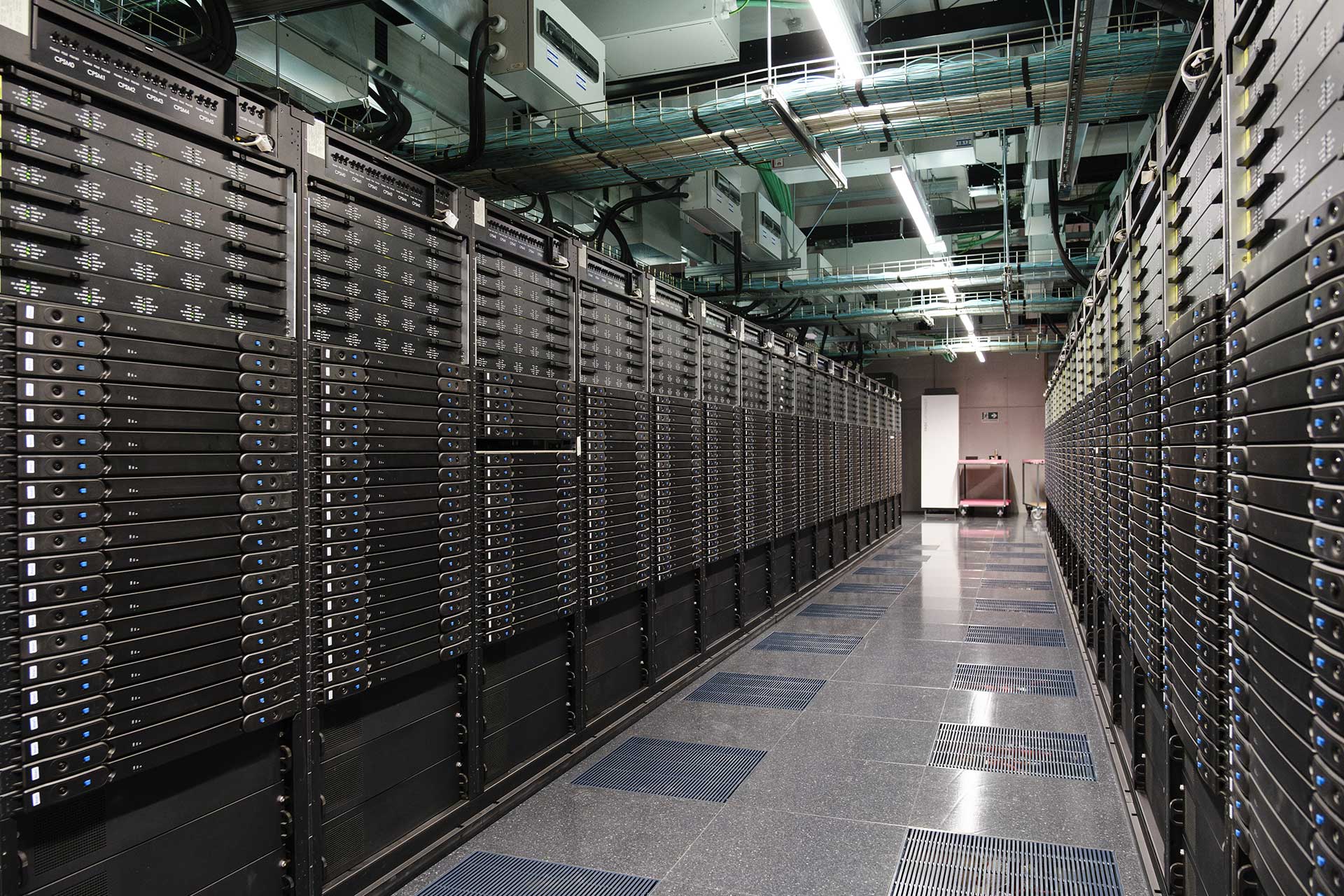

Cefla ha svolto un ruolo chiave per la realizzazione del data center, installando tutti gli impianti elettrici e meccanici e realizzando la stanza che ospita Leonardo, un unico ambiente di 1000 m2 costruito in cemento armato per garantire la massima resistenza sismica e agli incendi.

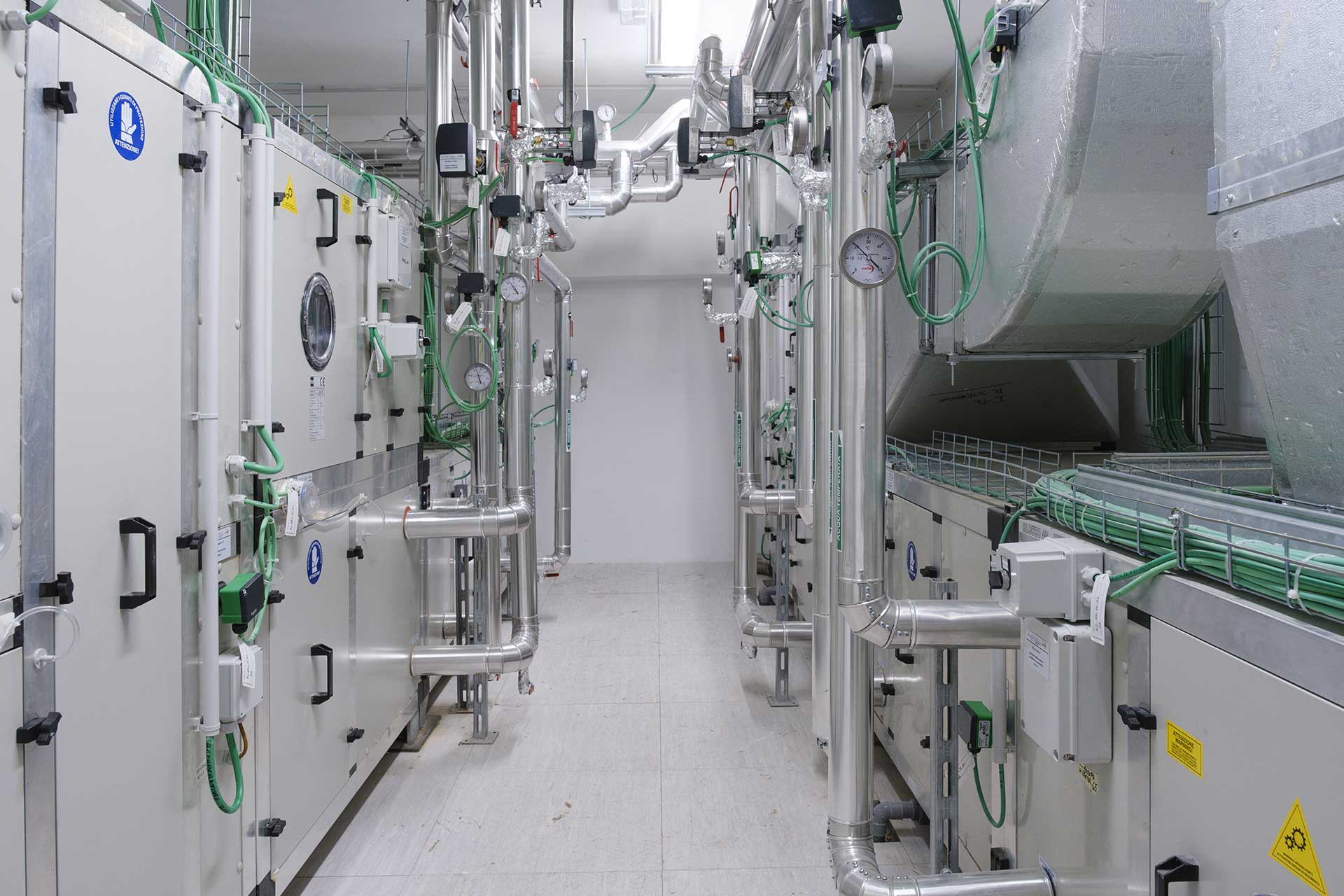

Per il funzionamento di Leonardo sono necessari 10 MW di potenza, gestiti da 12 trasformatori da 2,5 MW e da quadri MT da 6 tonnellate ciascuno. Complessivamente sono stati posati circa 5 km di tubazioni per assicurare il raffreddamento dei rack. Il 95% del raffreddamento avviene con acqua mantenuta a 32 °C da dry cooler adiabatici. Il restante 5% del carico è affidato al sistema di climatizzazione ad aria della sala. L’uso di dry cooler elimina la necessità di fluidi a bassa temperatura, mentre il set point dinamico regola la temperatura in base alle esigenze operative. Le centrali frigorifere gemellate garantiscono la ridondanza, con circuiti distinti per acqua temperata (36-46°C) e refrigerata (19-26 °C). Il massimo sfruttamento di recuperi termici e del free cooling contribuisce a una PUE stagionale elevatissima.

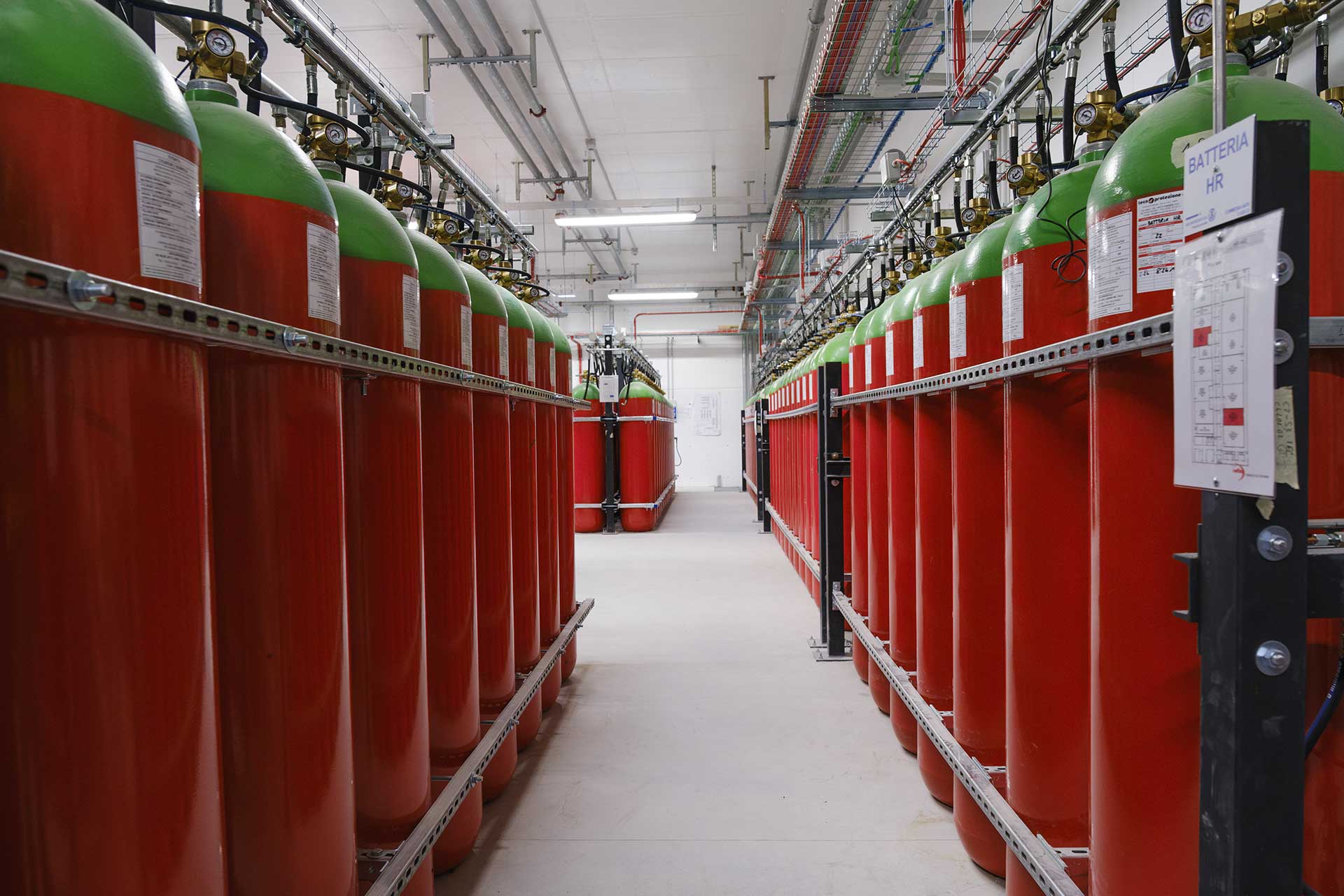

Cefla ha realizzato i locali per trasformatori, quadri elettrici MT, centrali frigorifere con relativi locali per quadri elettrici, centrale idrica, circuito recupero di calore, impianto  antincendio water mist, e ha installato i dry cooler sulla copertura.

Realizzazione

La realizzazione dell’intervento complessivo è stato portato a termine nei tempi concordati, malgrado il ritrovamento di una necropoli di epoca romana con conseguente rallentamento del cantiere.

Dalla posa del primo tubo per l’impianto di raffreddamento a marzo 2022 al momento in cui si è acceso per la prima volta Leonardo sono trascorsi circa 6 mesi, il tempo per realizzare 4 centrali di dissipazione del calore, 4 tunnel di collegamento tra centrali frigorifere e la stanza di Leonardo, 4 gruppi frigoriferi, 12 dry cooler, 12 trasformatori, 8 UPS e tutti i servizi ausiliari.

Leonardo è alimentato con energia esclusivamente da fonte rinnovabile. Il data center nell’ex Manifattura Tabacchi a Bologna ha ottenuto importanti certificazioni tra cui:

  • - ANSI/TIA 942 rating 4 per l’infrastruttura;
  • - ISO 50001 per la gestione energetica;
  • - LEED Platinum per la sostenibilità, risultato recentemente raggiungo anche con il supporto di Macro Design Studio.
